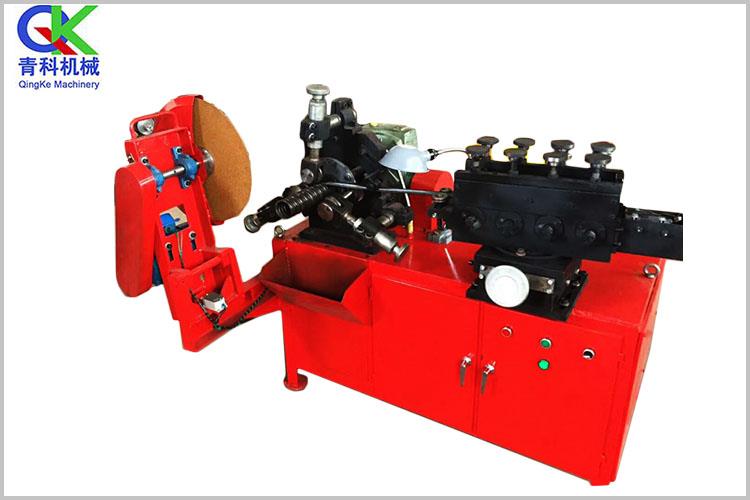

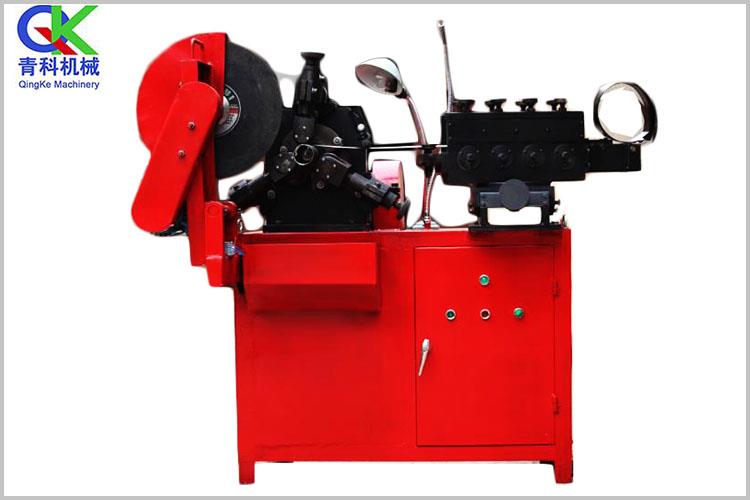

全自動波紋管制管機由無級變速電機拖動，帶動主動軸芯軸，由芯軸上一個斜齒輪與兩個直齒輪咬合，拉動鋼帶，鋼帶經四組滾輪壓波并翻邊后，纏在芯軸上，再加壓合輪咬合，壓密輪壓花及壓實輪壓實后成為螺旋狀波紋管。全自動波紋管制管機具有耐老化、施工連接方便、易于運輸存放保管等優點。

全自動波紋管制管機具有耐老化、施工連接方便、易于運輸存放保管等優點

全自動波紋管制管機操作要領：

1、成形軋輥壓出鋼帶左側向上折邊順直切入螺旋套舌口根部，與螺旋形成同一角度。

2、螺旋套的位置：舌口應在模頭圓弧的高點；當模頭旋轉時與模頭之間無嚴重摩擦。

3、纏繞鋼帶時初學者盡量是用手盤皮帶輪進行繳鋼帶咬扣。

4、翻邊輪放置：輪尖接觸模頭的位置應距螺旋套舌口2mm，調整時請勿太用力，以免輪尖擠壓鋼帶壓裂。

5、壓邊輪緊貼鋼帶，使鋼帶 上、下折邊沿著翻邊輪與壓邊輪之間滑走扣緊，調整壓邊輪也勿需太大力，以免易壓裂或壓蹦翻邊輪。

6、壓花輪與直齒輪：應根據折扣邊的角度，放置輪走向與邊的角度應基本一致；調整時以壓緊、有明顯壓痕即可。

7、壓緊輪：根據扣好壓邊的邊沿，角度稍微向右擺，力度以手力扭緊出管時再根據情況調節。

8、調節翻邊輪、壓邊輪伸縮叉及壓花輪、壓緊輪推進筒的力度盡可能不使用扳手來旋扭，以免造成受力過大或不均時頂主軸變形。

成形軋輥壓出鋼帶左側向上折邊順直切入螺旋套舌口根部，與螺旋形成同一角度

全自動波紋管制管機的特點：

1、該機體積小、結構緊湊、效率高、操作維護簡單，適用于施工現場和工廠集中生產使用。

2、且密封性能好，便于施工，電機采用無級變速，出管率高，經久耐用。

3、本機生產的波紋管主要應用于用于后張法的預應力混凝土橋梁、大型建筑等工程中的預應力成孔。

該機體積小、結構緊湊、效率高、操作維護簡單，適用于施工現場和工廠集中生產使用
